水性丙烯酸木器漆在烤漆过程中容易起泡，主要与体系特性、生产工艺、施工环境等多重因素相关。以下从核心原因、影响机制及典型场景展开分析：

一、生产与施工工艺因素

1. 生产过程引入气泡

• 高速搅拌与分散：
  研磨颜料时高速搅拌（如转速高）会剧烈卷入空气，形成微米级气泡。若未进行真空脱气处理，气泡会残留在漆液中，烤漆时受热膨胀破裂。

• 稀释比例与顺序错误：
  水加入漆液中时易产生湍流（类似 “冲咖啡” 现象），正确顺序应为漆液缓慢倒入水中并低速搅拌，否则会引入更多气泡。

2. 施工环境与操作不当

• 环境湿度与温度：

  • 湿度高时，水分挥发受阻，气泡滞留时间延长；

  • 低温环境（＜10℃）下，漆液黏度高，气泡难以迁移到表面逸出。

• 涂装方式与膜厚：

  • 喷涂时喷枪压力过高或距离基材过近，会使漆液雾化时卷入空气；

  • 单次涂装膜厚过厚（如＞50μm），底层水分需更长时间挥发，气泡易在固化前聚集。

3. 烤漆工艺参数不合理

• 升温速率过快：
  从常温直接升至 120℃以上（如 10 分钟内），水分急剧汽化产生大量蒸汽压，冲破未完全固化的漆膜形成气泡（类似 “水煮” 现象）。

• 预烘时间不足：
  未设置低温预烘阶段（如 60℃×10 分钟），直接高温烘烤会导致表面快速成膜，封闭底层气泡排出通道。

二、基材与界面因素

1. 基材处理不彻底

• 木材含水率过高：
  木材含水率＞12% 时，烤漆过程中水分从内部迁移至表面，与漆液中的水分共同挥发，加剧气泡产生（尤其松木、橡木等多孔材）。

• 基材表面油污或粉尘：
  未彻底清洁的油脂（如木工胶残留）或粉尘会降低漆液润湿性，形成局部 “空穴”，气泡易在此聚集。

2. 底材与漆膜的界面张力差

• 木材表面能低：
  部分木材（如红木、胡桃木）表面含蜡质或油脂，表面能低于 30mN/m，漆液难以充分润湿，导致空气被包裹在漆膜与基材之间形成气泡。

• 底漆与面漆兼容性差：
  底漆未完全干燥就涂面漆，溶剂渗透导致底漆溶胀，释放出的气体引发气泡（如水性底漆 + 溶剂型面漆的 “咬底” 现象）。

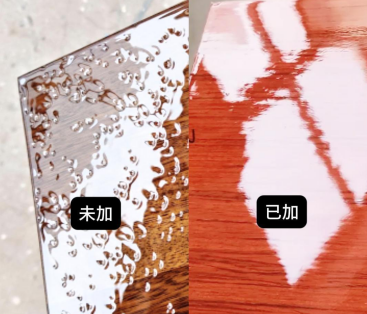

MONENG®2325：是一款聚醚改性有机硅聚合物消泡剂，搅拌均匀后使用，涂刷前添加最佳，使用前按比例添加，具有低缩孔，高效消泡，久抑泡的特点，添加后的水性丙烯酸木器烤漆，能有效避免传统硅类消泡剂常见的 “缩孔”“油斑” 等漆病。

水性丙烯酸木器烤漆消泡剂的核心作用是精准解决水性漆在生产、施工、烤漆全流程中的泡沫问题，同时保障漆膜外观与性能不受影响：

一、快速消除生产阶段的原生泡沫

• 场景：
  在漆液生产过程中，高速搅拌或研磨颜料时，空气被剧烈卷入形成大小气泡，若未及时消除，会导致：

  • 颜料分散不均匀（气泡吸附在颜料颗粒表面，阻碍润湿）；

  • 使漆液体积膨胀，灌装量产生误差。

• 作用机制：
  消泡剂中的硅氧烷成分迅速吸附在气泡膜表面，通过 “桥连 - 拉伸” 作用破坏膜弹性，使气泡在 5-10 分钟内破裂，恢复漆液正常黏度。

二、抑制施工阶段的动态泡沫

• 场景：
  喷涂、滚涂或淋涂时，漆液与空气接触面积增大，易产生微泡（类似啤酒泡沫），尤其在：

  • 喷枪压力过高导致漆液雾化时卷入空气；

  • 漆液稀释比例不当，表面张力失衡。

• 作用结果：

  • 湿膜表面无泡沫堆积，流平时间缩短 30%；

  • 避免 “气泡拖尾” 现象（气泡破裂后形成的丝状物，干燥后成膜缺陷）。

三、阻止烤漆阶段的高温气泡

• 关键作用：

  • 高温下持续破坏气泡膜，使水分以蒸汽形式均匀逸出；

  • 延长漆膜开放时间，确保底层水分完全挥发后再固化，避免 “假干” 现象。

四、提升漆膜外观与性能质量

1. 外观优化

• 消除可见缺陷：

  • 针孔

  • 橘皮纹

  • 缩孔

• 光泽度保障：
  消泡后漆膜表面平整度提升

• 附着力提升：
  消泡后漆膜附着力大大增强（不会脱落）

五、优化生产效率与成本控制

• 减少停机时间：
  在自动化生产线应用中，消泡剂抑制泡沫堵塞喷枪或过滤系统，将连续作业时间延长，产能直接提升。

• 降低材料浪费：
  减少次品率，节约返工成本（含人工、涂料、能耗）等方面

• 扩大施工窗口：
  不管是在湿度还是温度的临界环境下仍能有效消泡，减少因环境波动导致的停工待料，提升产量
